AIM MXG Data Logger
AIM MXG Data Logger
AIM MXG

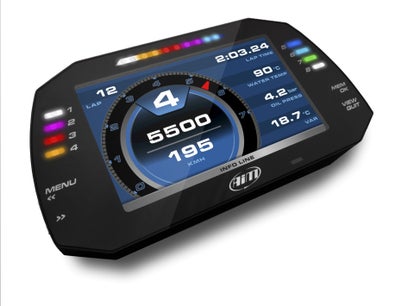

De AIM MXS is een zeer robuuste dash/datalogger met een 7" TFT scherm en aluminium behuizing.
De AIM MXS dashlogger is voorzien van de volgende kanalen:
-4x wielsnelheid
-1x toerental
-8x vrij configureerbaar analoog kanaal (0-5 V)
-2x digitale uitgang
-interne 3-assige G-krachtsensor
-3x CAN bus (1x voor uitbreidingsmodules en 2x voor ECU)
-ECU connectie ingangen: CAN bus, RS232, K-line, OBDII
Overige technische gegevens AIM MXS systeem:
-Voorzien van 2 military multiconnectors voor kabelbomen
-4 Gb intern geheugen
-WIFI 802.11 verbinding (voor draadloze configuratie en data download, vanaf 2016)
-grafisch deel in display voor bijvoorbeeld circuit layout weergave
-6/8 vrij programmeerbare alarmleds (multi color)
-10 vrij programmeerbare shiftlights (multi color)
-ingebouwde lichtsterktesensor
-afmetingen: MXG: 237x127.6x26 mm
-gewicht: MXS 950 gram
-weerbestendigheid: IP65
De AIM MXG datalogset wordt standaard geleverd met een AIM MXG dashboard/datarecorder, 37 pins kabelboom (aansluitingen: analoog kanaal 1-4, Speed-1, RPM, rondetijd, CAN bus, USB download, 12V voeding, ECU connectie via K-lijn en CAN), externe GPS module, USB kabel en Race Studio software.
De optionele 22 pins kabelboom (€ 295.- ex btw) is voorzien van analoge ingangen 5 t/m 8, wielsnelheidingang #2-#4, RS232, CAN2 en 2x digitale uitgang.
Middels de ECU connectie kan eenvoudig verbinding worden gemaakt met vele ECU's waardoor veel extra kanalen kunnen worden gelogd. Check hier de beschikbare ecu's. Tevens heeft de AIM MXG/MXS datalogger de mogelijkheid tot het uitbreiden van kanalen en aansluiten van CAN modules zoals een AIM wide band lambdasensor, channel expansion, GPS module (meegeleverd in set), SmartyCam HD video camera, thermokoppel hub etc. Tevens weergave van ronde-, split- en voorspellingstijden.
Analyse van de opgeslagen gegevens vind plaats middels de meegeleverde gebruiksvriendelijke Race Studio Analysis software. Updates hiervan kunnen gratis worden gedownload. Er zijn geen jaarlijkse licentiekosten.
MXG is er vanaf 2190.- ex btw.
Kijk hier voor optionele sensoren.
Meer info:
AIM MXG website
